球閥

三片式高溫高壓球閥結構特點及設計標準

來源：sykdw.cn 2024-4-10

應用概述：
三片式高溫高壓球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于閥座內，金屬閥座尾端
設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能
，當閥門中腔介質壓力**過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，
適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和
乙烯等，在各行業得到廣泛的應用。

結構特點：
1，獨特的閥座密封結構
閥座采用前密封設計結構，此結構具有雙向密封和中腔自動泄壓功能。鑲嵌有密封材料的密封座是浮動，它由彈

簧加載，在關閉位置時，密封面始終與球體保持緊密接觸，確保閥門在高、低壓差下均能達到泄漏密封。

三片式高溫高壓球閥結構圖

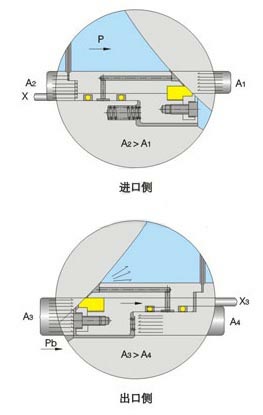

2，自動泄壓結構
當中腔壓力出現異常升高現象時，單密封結構的球閥具有自動泄壓功能，而雙密封結構的球閥則有閥體上的附加

泄壓裝置進行泄壓。

球閥自動泄壓結構

3，密封的緊急救護功能
閥門設計有輔助的閥座緊急密封系統。一旦密封面受損，可以通過輔助密封系統注射相應的密封劑進行緊急救護

，必要時候也可以通過輔助系統對閥座區域進行沖洗潤滑等。

4，防靜電裝置
當操作閥門時，由于球體閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設

置防靜電裝置，把產生的靜電導出。

球閥防靜電裝置

5，防火結構
本公司固定球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座

與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607）

6，全通徑結構及縮徑結構
為滿足用戶需求，本公司球閥有全通徑系列和縮徑系列，全通徑球閥的管道內徑與管道內徑一致，便于清掃等，

縮徑球閥重量輕，其流體阻力僅為相同口徑截止閥一部分，前景較為廣闊。

7，閥體的泄放裝置
可根據客戶裝置要求，球閥的閥體上安裝排泄閥。一旦閥門的兩端被封閉，閥腔內的積壓可通過閥體的排泄閥進

行排放泄壓。

球閥泄放裝置

8，加長閥桿裝置(可選)
對于地埋球閥，可提供接長裝置，接長裝置包括閥桿、注油脂閥、排泄閥等。加長高度(長度一般是指閥門通道中

心至操作裝置中心的距離)

三片式高溫高壓球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
法蘭端尺寸按照：ASME B16.5；
對焊端尺寸按照：ANSI B16.25
檢驗和測試按照: API598；
防火設計按照：API607；
