浮動球閥目錄
一、產品名稱
二、引用標準
三、主要用途及適用介質
四、作用原理
五、主要性能指標
六、主要零件材料說明
七、結構說明

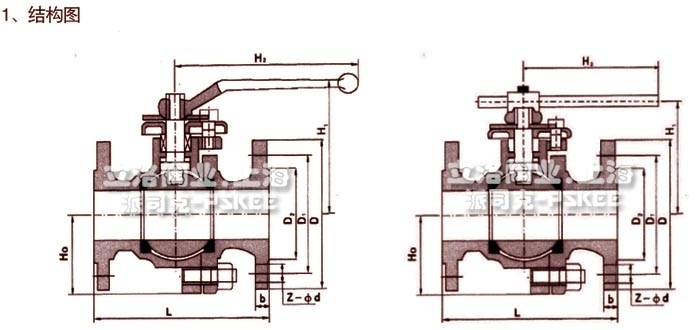

1、結構圖

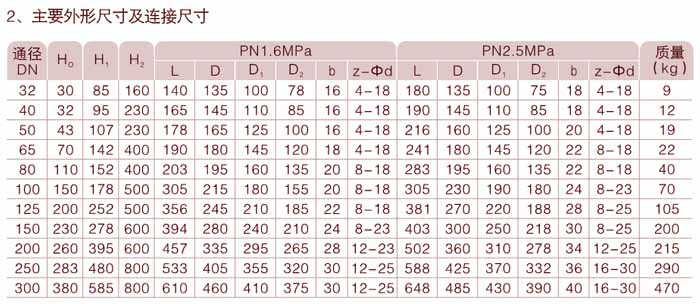

2、主要外形尺寸及連接尺寸
八、維護、保養、安裝和使用注意事項
九、可能發生的故障和清除辦法

一、 產品名稱
·名稱：浮動球閥
·型號：Q41F-16/40(C)
·型號：Q341F-16/40(C)
·      Q641F-16/40(C)
·      Q941F-16/40(C)
·規格：DN15-DN300

二、引用標準
· 設計和制造標準：GB/T 12237
· 結構長度標準：GB/T12221
· 壓力溫度等級：GB/T 12224
· 法蘭標準： JB/T79 GB/T 9113
· 試驗與檢驗標準：JB/T9092 GB/T 26480

三、主要用途及適用介質
本系列球閥廣泛用于石油、 化工、 造紙、 鋼鐵等行業， 適用于工作溫度≤200℃，工作壓力運行≤4.0MPa的管路系統中作為啟閉裝置。

四、作用原理
· 結構為軟密封閥座球閥。
· 閥門為出口端密封， 密封力來自于球體對閥座的預壓力和工作狀態下介質作用于球體產生的介質壓力。
· 閥門的開啟和關閉依靠手柄的轉動， 通過閥桿帶動球體旋轉90度， 達到控制介質切斷或接通的目的。

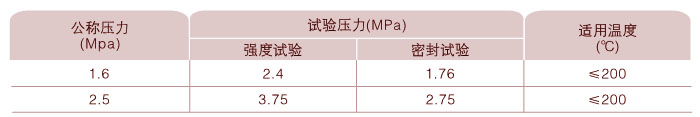

五、 主要性能指標

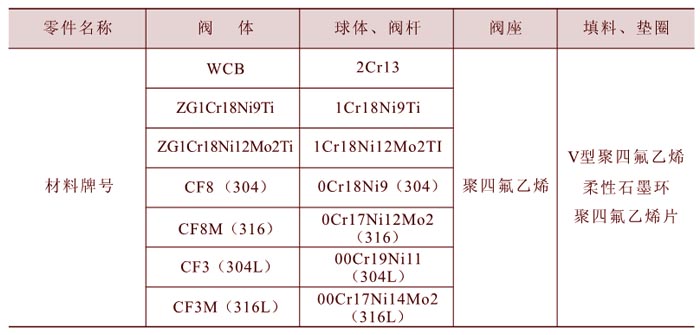

六、 主要零部件材料說明
七、結構說明

八、維護、保養、安裝和使用注意事項

· 球閥應整齊存放在干燥通風的室內，通道兩端必須用蓋板堵塞。
· 長期存放時，流道內應保持整潔并涂抹防銹油。
· 閥門安裝過程中應及時清除管道內的焊渣和污垢等雜物。
· 閥門不能存放在溫度高于200℃的環境內。
· 閥門安裝前應仔細核對本球閥的性能及合格證是否與使用要求相符。
· 發現故障時應立即停止使用，查明原因并消除故障。

九、 可能發生的故障和消除辦法

球閥可能發生的故障	球閥發生故障的原因	球閥消除辦法
填料滲漏	填料壓板未壓緊 填料圈數不夠 填料失效	勻擰緊填料壓蓋上的螺栓，將填料壓緊 增加填料的圈數 更換新填料
密封面間滲漏	密封面夾有臟物 密封損壞 閥座損壞	將臟物清除干凈 重新加工密封面 更換閥座
中間法蘭滲漏	中法蘭未壓緊 中法蘭墊片損壞	均勻擰緊中法蘭螺母 更換中法蘭墊片
閥桿卡死或轉動不靈活	料套或填料壓板偏斜 填料損壞 球體與閥座咬死 球體傳動槽或閥桿頭損壞	松開壓板，找正后均勻擰緊 更換填料 更換閥座或球體 更換球體或閥桿
