【三片式帶平臺球閥】派司克品牌.質量保證，派司克閥業全方面介紹PN40,PN130,2000PSI三片式球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列三片式球閥。

---

三片式帶平臺球閥特點概述：

三片式帶平臺球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等,廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。三片式球閥產品具有結構緊湊、外形精美、智能控制、品質優良、使用方便等諸多特點。三片式球閥為手動操作轉角為90°旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修簡單、使用壽命長。三通常應用密封要求嚴格場合，廣泛用于控制氣體、液體、蒸汽等介質。

三片式帶平臺球閥產品特點:

·閥桿防脫出裝置設計 Blow-out Proof Stem ·鋼球球槽上有泄壓設計 Pressure Balance Hole IN Ball Slot ·可先擇掛鎖裝置 Lock Device ·采用脫臘鑄造 Using DEwaxing Precision Casting ·**鑄造Investment casting ·防吹出閥桿Blow-out proof stem ·全通徑Full Port: 1/2"-4"(DN15-DN100) ·工作壓力Working Pressure:2000 PSI(PN130) ·軟密封/硬密封均可定做 Soft seat /metal seats are both optional. ·工作溫度Working Temp.: ·軟密封Soft Seal/硬密封Metal-Metal Seal -29℃-180℃(-20.2'F~356F)for RPTFE -29℃-250℃(-20.2'F~482°F)for PPL/PAI -29℃-280℃(-20.2F~536°F)for PEEK

三片式帶平臺球閥設計標準：

APPLECABLE STANDARDS： ·設計和制造標準按照Design: ASME B16.34； ·螺紋標準按照End Flange：ASME B1.20.1,BS21 ·DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1 ·對焊標準：Butt Weld: ASME B16.25 ·承插焊標準：Socket Weld: ASME B16.11 ·檢測標準：Inspection & Testing: MSS SP-110,EN 12266 ·硬密封型可選裝V型球體 V-port ball is optional for metal seated type. ·抗靜電裝置(標配)Anti-static device ·安全防火型(選裝)Fire safe(optional) ·帶鎖扣裝置(選裝)Locking device(optional) ·IS0 5211高平臺 1S0 5211 direct mounting PAD ·設計標準Design Std.: ANSI B16.34/API607/6D ·檢查與測試Inspection&Test: API598 ·螺紋類型Thread Std.:NPT/BSP/BSPT/RC/G ·連接方式:螺紋/對焊/承插焊 Connection:thread/butt weld/socket weld ·可鑄造雙相鋼Supper alloy materials castings available

三片式帶平臺球閥結構圖：

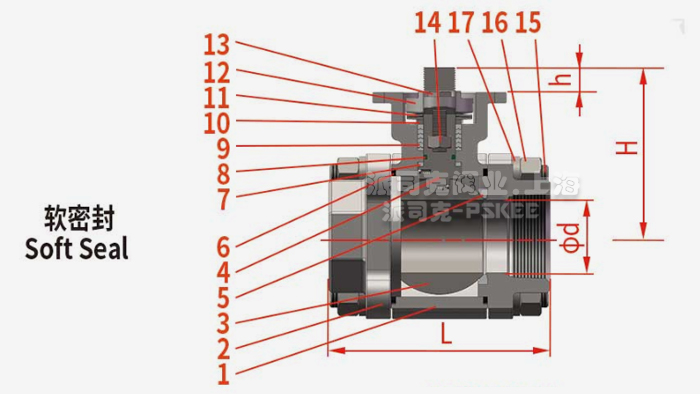

三片式帶平臺球閥軟密封主要材料表：

序號No 零件Parts 材質 Materia 1 閥體Body ASTM-CF8/CF8M/CF3CFЗM/WCB 2 閥蓋Bonnet ASTM-CF8/CF8M/CF3CFЗM/WCB 3 球體Bal 2Cr13/F304/F316F316L 4 閥桿Stem 2Cr13/F304/F316F316L 5 閥座Seat PTFERPTFE/PPUPEEK 6 中道密封圈Body gasket PTFE/RPTFE/PPL/Graphite 7 止推墊圈Thrust washer PTFE/RPTFE/PPUPEEK 8 0型圈0-ring HNBR/VITON/FFKM 9 填料Packing PTFE/RPTFE/PPLGraphite 10 金屬環Metal ring SS304 11 碟形彈簧Belleville spring SS304/301 12 壓蓋Gland CF8/CF8M 13 六角螺栓HEX bolt SS201、SS304 14 螺母Nut SS201、SS304 15 閥體螺桿Body bolt SS201、SS304 16 螺母Nut SS201、SS304 17 彈墊Spring washe SS201、SS304

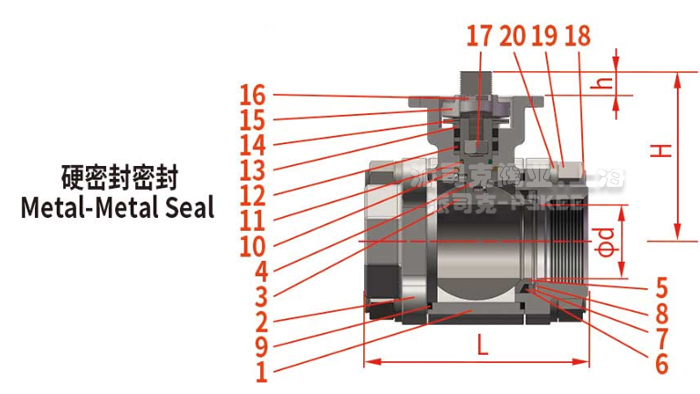

三片式帶平臺球閥硬密封主要材料表：

序號No 零件Parts 材質 Materia 1 閥體Body ASTM-WCB ASTM-CF8 ASTM-CF8M 2 閥蓋Bonnet ASTM-WCB ASTM-CF8 ASTM-CF8M 3 球體Bal A105/CF8/CF8M + Co.Base/Ni Base/HCr/STL/TC/CRC 4 閥桿Stem 2Cr13/17-4 F304 F316 5 閥座Seat 304+STL 304+STL 316+STL 6 閥座密封圈 Seat gasket Graphite Graphite Graphite 7 閥座支撐Seat housing SS304 SS304 SS316 8 碟形彈簧Belleville spring 17-4/SS304/SS316/NCONEL750 9 中道密封圈Body gasket 304+Grapgite 304+Grapgite 316+Grapgite 10 止推墊圈Thrust washer Metal + Hard face Metal + Hard face Metal + Hard face 11 O型圈O-ring VITON/FFKM VITON/FFKM VITON/FFKM 12 填料Packing Graphite Graphite Graphite 13 金屬環Metal ring SS304 SS304 SS304 14 碟形彈簧Belleville spring SS304/SS301 SS304/SS301 SS304/SS301 15 壓蓋Gland CF8/CF8M CF8/CF8M CF8/CF8M 16 六角螺栓HEX bolt SS304/SS316 SS304/SS316 SS304/SS316 17 螺母Nut SS304/SS316 SS304/SS316 SS304/SS316 18 閥體螺栓Body bolt SS304/SS316 SS304/SS316 SS304/SS316 19 螺母Nut SS304/SS316 SS304/SS316 SS304/SS316 20 彈墊Spring washer SS304/SS316 SS304/SS316 SS304/SS316

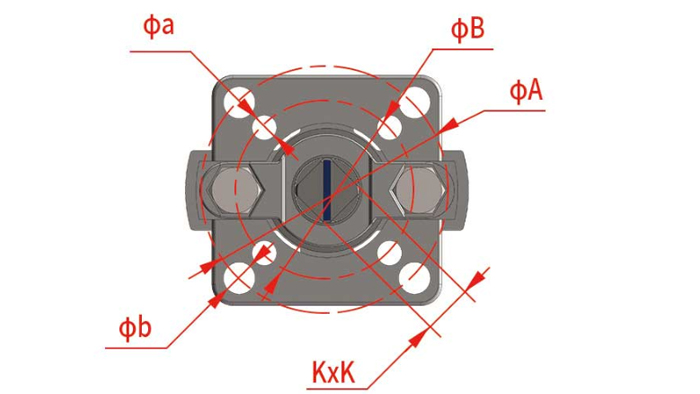

三片式帶平臺球閥外形尺寸表：

單位：mm

公稱直徑 L d H a b A B K ISO5211 DIN IN 8 1/4" 74 11.5 50 6 7 36 50 9 F03/F05 10 3/8" 74 12.5 50 6 7 36 50 9 F03/F05 15 1/2" 78 15 53 6 7 36 50 9 F03/F05 20 3/4" 90 20 60 6 7 42 50 11 F04/F05 25 1" 99 25 68 6 7 42 50 11 F04/F05 32 1-1/4" 113 32 78 7 9 50 70 14 F04/F05 40 1-1/2" 124 38 88 7 9 50 70 14 F05/F07 50 2" 152 49 99 9 11 70 102 17 F07/F10 65 2-1/2" 180 65 110 9 11 70 102 17 F07/F10 80 3" 210 78 120 11 13 102 125 22 F10/F12 100 4" 255 98 140 11 13 102 125 22 F10/F12

三片式帶平臺球閥適用于 PN1.0～13MPa，工作溫度 -29～180℃（密封圈為PEEK）或-29～280℃密封圈為對位聚苯）的各種管路上，三片式帶平臺球閥用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
