【2W黃銅電磁閥】派司克品牌.質量保證，派司克閥業全方面介紹2W黃銅電磁閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及黃銅電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列2W黃銅電磁閥。

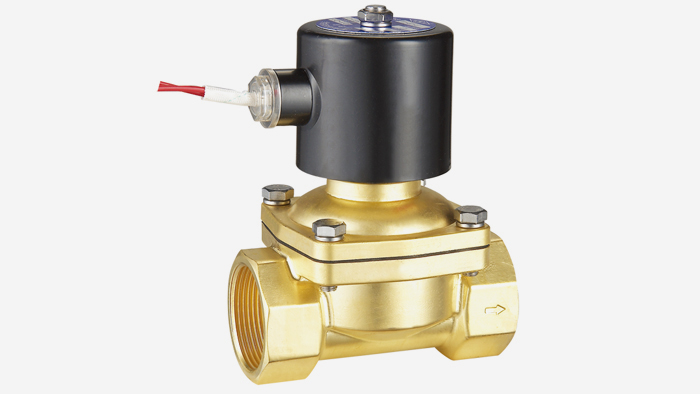

2W黃銅電磁閥產品簡述：
|
|
2W黃銅電磁閥適用于空氣、水、油等介質，進行液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換。電磁直動式開閥結構，零壓差開閥。膜片式密封，動作靈敏，開閉可靠。
|
2W黃銅電磁閥產品特點：
2W黃銅電磁閥動作方式：直動式，分步直動式
先導膜片式 機械配套產品
無噪音，零泄漏
動作響應迅速，高頻率
德國工藝，品質可靠
2W黃銅電磁閥技術參數：
2W黃銅電磁閥適用介質：液體、水、熱水、氣、油、瓦斯等
介質溫度：-5~80℃
動作方式：直動式，分步直動式
工作壓力：常閉式：0~10 kgf/cm2;
常開式：0~6 kgf/cm2
閥體材質：黃銅（鍛造）、不銹鋼（鑄造）
膜片式密封，膜片材質：丁腈橡膠（NBR）
線圈保護等級： 鐵殼線圈IP54
2W黃銅電磁閥外形尺寸：
|
型號
|
2W-025-
06
|
2W-025-
08
|
2W-040-
08
|
2W-040-
10
|
2W-160-
10
|
2W-160-
15
|
2W-200-
20
|
2W-250-
25
|
2W-350-
35
|
2W-400-
40
|
2W-500-
50
|
|
螺紋G
|
1/8", 1/4"
|
1/8", 1/4"
|
1/4"
|
3/8"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1¼"
|
1½"
|
2"
|
|
通徑
|
mm
|
2.5
|
4
|
16
|
20
|
25
|
35
|
40
|
50
|
|
工作方式
|
直動式
|
分布直動式
|
|
Cv 值
|
0.23
|
0.6
|
4.8
|
7.6
|
12
|
24
|
29
|
48
|
|
高H
|
mm
|
75
|
75
|
75
|
90
|
117
|
117
|
123.5
|
134.5
|
154
|
162
|
185
|
|
介質溫度
|
-5 ~80℃ (-10~130℃)
|
|
工作壓力（壓差）kgf/cm2
|
常閉式：0~10 常開式：0~6
|
耐壓力
kgf/cm2
|
12
|
|
額定電壓
|
220V AC/50HZ 22VA; 110V AC/50HZ 22VA; DC24V 18W; DC12V 17W ; 上下浮動:±10%,；其他電壓可定制
|

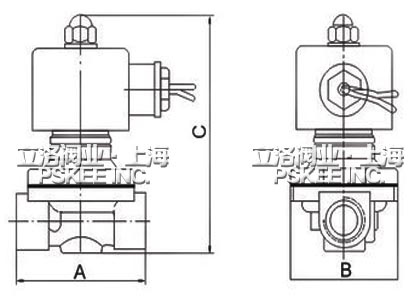

2W黃銅電磁閥尺寸圖：
2W黃銅磁閥外形尺寸表：
|
型號
|
A
|
B
|
C
|
|
2W-025-06
|
39
|
42
|
74
|
|
2W-025-08
|
39
|
42
|
74
|
|
2W-025-10
|
51
|
52
|
85
|
|
2W-025-10
|
62
|
55
|
102
|
|
2W-025-15小體
|
51
|
55
|
102
|
|
2W-025-15
|
62
|
55
|
102
|
|
2W-025-20
|
67
|
55
|
113
|
|
2W-025-25
|
86
|
73
|
117
|
|
2W-025-32
|
90
|
77
|
130
|
|
2W-025-40
|
106
|
87
|
164
|
|
2W-025-50
|
123
|
93
|
176
|
2W黃銅電磁閥大體出口型：
|
長L
|
mm
|
40.5
|
40.5
|
40.5
|
52.5
|
69
|
69
|
73
|
99
|
115
|
120
|
154
|
|
高H
|
mm
|
75
|
75
|
75
|
90
|
117
|
117
|
123.5
|
134.5
|
154
|
162
|
185
|
電磁閥訂貨說明：
※如您選購2W黃銅電磁閥氟橡膠膜片（Viton）則在訂單中注明V，其介質溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質高溫度可達到110℃.
※如在食品機械和飲用水上使用，可在訂貨時提出，使用硅橡膠膜片。
※如您需要工作壓力12 kgf/cm2可在訂貨中提出，需安裝手動裝置的可在訂貨時提出。
※需要法蘭式連接，可在訂貨中提出。電磁閥有鑲銅法蘭、鋼法蘭和不銹鋼法蘭三種。
2W黃銅電磁閥安裝使用：
1、2W黃銅電磁閥安裝前應參閱該產品的使用說明書，是否符合您的使用要求。
2、管路使用之前應沖洗干凈，介質不清潔的應安裝過濾器，以防止雜質妨礙電磁閥的正常工作。
3、2W黃銅電磁閥一般是單向工作的，不能反裝，閥上箭頭是管路流體的運動方向，須保持一致。
4、安裝一般閥體水平，線圈垂直向上，有部分產品可以任意安裝，但在條件允許時好垂直，以增長使用壽命。
5、在結冰場所重新工作時應加熱處理，或設置保溫措施。
6、電磁線圈引出線（接插件）連接好后，應確認是否牢固，聯接電器元件觸點不應抖動，松動將引起電磁閥不工作。
7、連續要生產工作的2W黃銅電磁閥，采用旁路，便于檢修，不影響生產。
8、長時間停用后的電磁閥，應排清凝結物后方可使用；拆洗時各零件要按順序放好再恢復原狀裝好。
·2W黃銅電磁閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·2W黃銅電磁閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·2W黃銅電磁閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·2W黃銅電磁閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·2W黃銅電磁閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
