【德標卡套軟密封旋塞閥】派司克品牌.質量保證，派司克閥業全方面介紹X41F德標卡套軟密封旋塞閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列德標旋塞閥。

---

德標卡套軟密封旋塞閥產品結構特點：

德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。 1、產品結構合理、密封可靠、性能優良、造型美觀。 2、它的密封性是通過卡套四周的密封面來實現的。360°金屬唇邊保護固定卡套。 3、閥門沒有空腔給介質積聚。 4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。 5、雙向流動，安裝使用更方便。 6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足工程需要。

德標卡套軟密封旋塞閥執行標準：

結構形式 BC 驅動方式 手柄，蝸輪蝸桿傳動，氣動，電動 設計標準 API599，API6D 結構長度 DIN 3202F1 連接法蘭 DIN 2543-2549 試驗和檢驗 DIN3230

德標卡套軟密封旋塞閥產品性能規范：

公稱壓力（MPa） 殼體試驗壓力（MPa） 密封試驗壓力（MPa） 適用溫度（℃） 使用介質 1.6 2.4 1.76 ≤180℃ 水、蒸汽、油品等 2.5 3.75 2.75 4.0 6.0 4.4 6.4 9.6 7.04 10.0 15.0 11.0 16.0 24.0 17.6

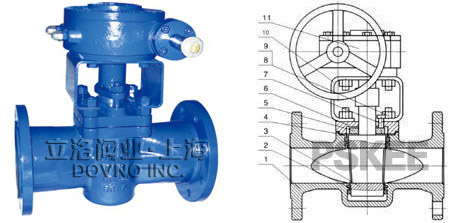

德標卡套軟密封旋塞閥結構：

旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

德標卡套軟密封旋塞閥結構特點：

1、德標旋塞閥產品結構合理、密封可靠、性能優良、造型美觀； 2、德標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕； 3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能； 4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

德標卡套軟密封旋塞閥尺寸圖：

德標卡套軟密封旋塞閥主要材料表：

序號 名稱 材質 1 閥體 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 2 卡套 PTFE 3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L 4 墊片 柔性石墨+不銹鋼 5 調整墊 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L 6 閥蓋 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 7 調整螺栓 ASTM A193-B7,A320-B8,A193-B8M 8 六角螺母 ASTM A194-2H,A194-8,A194-8M 9 螺栓 ASTM A193-B7,A320-B8,A913-B8M 10 支架 Q235、WCB、CF8、CF3M 11 蝸輪 ASTM A536 60-40-18+other

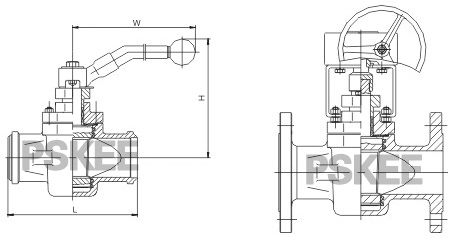

德標卡套軟密封旋塞閥外形尺寸圖：

PN16德標卡套軟密封旋塞閥外形尺寸表：

型號 X43-16 注:四寸及以上為蝸輪操作4" 壓力等級 PN16 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740 W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380 重量 9 10 11 13 14 19 23 27 43 62 75 155 222 390 580

PN25德標卡套軟密封旋塞閥外形尺寸表：

型號 X43-25 壓力等級 PN25 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740 W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380 重量 10 11 13 15 17 22 31 55 77 88 190 190 235 399 630

PN40德標卡套軟密封旋塞閥外形尺寸表：

型號 X43-40 壓力等級 PN40 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 12 14 18 21 24 29 33 39 75 103 146 251 337 521 720

PN64德標卡套軟密封旋塞閥外形尺寸表：

型號 X43-64 壓力等級 PN64 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 14 17 22 25 29 34 43 50 94 123 170 291 430 625 875

旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。

偏心旋塞閥

美標旋塞閥

德標旋塞閥

保溫旋塞閥

襯氟旋塞閥

軌道旋塞閥

法蘭旋塞閥

電動旋塞閥

內螺紋旋塞閥

三通旋塞閥

·德標旋塞閥質保體系：
有了您的信任與支持，我們提供值得信賴的品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·德標旋塞閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·德標旋塞閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·德標旋塞閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·德標旋塞閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
