【電動低溫調節閥】派司克品牌.質量保證，派司克閥業全方面介紹ZDSDW電動低溫調節閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及調節閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電動調節閥。
電動低溫調節閥產品簡述：
低溫調節閥是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，具有總體結構緊湊、重量輕、穩定性好等優點。閥體結構性好，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。廣泛用于冶金、空分、制氧、石油、化工等低溫、深冷場合。用于準確控低溫氣體、液氧、液氬、液氧等也是很不錯的。
電動低溫調節閥產品結構：
電動低溫調節閥是由3810系列(PSL系列)電動執行器與低溫型調節閥閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。低溫調節閥適合于低于-40℃～-250℃狀態下工作，由電動執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
電動低溫調節閥主要零件材料：
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥座、套筒
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
導向套、并帽
|
304
|
304
|
316
|
316L
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
|
7
|
隔熱板
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
金屬石墨纏繞墊片/柔性石墨
|
|
9
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
電動低溫調節閥技術參數：
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN25～300mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4、10.0MPa
|
|
法蘭標準
|
GB/T9113、JB/T79、HG20594及其他標準
|
|
連接形式
|
法蘭(FRRTJ)、焊接(SWBW)、螺紋(適用于1″以內)
|
|
閥蓋形式
|
標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥體材料
|
鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)
|
|
閥芯形式
|
單座、套筒、籠式
|
|
流量特性
|
線性、等百分比
|
|
閥芯材料
|
不銹鋼(304、304L、316、316L)
|
電動低溫調節閥執行機構：
|
執行器型號
|
3810L系列、PSL系列
|
|
主要技術參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
電動低溫調節閥主要性能指標：
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.0； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
50：1
|

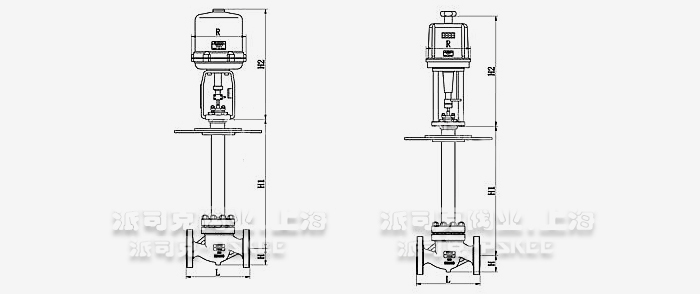

電動低溫調節閥外形尺寸圖：
電動低溫調節閥外形尺寸表：
|
公稱通徑 DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
550
|
640
|
880
|
|
PN40
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
640
|
760
|
910
|
|
PN64
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
670
|
810
|
950
|
|
H
|
PN16/25
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
根據實際工況溫度而定
|
|
H2
|
PSL
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
3810
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
D
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
|
R
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
電動低溫調節閥產品應用：
電動低溫調節閥是深冷場合使用的調節閥。采用長頸閥蓋保溫，閥座泄漏量符合ANSI標準，其結構緊湊，輸出力大。低溫閥門主要用于乙烯，液化天然氣裝置，天然氣LPG LNG儲罐，接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品。
·電動低溫調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動低溫調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動低溫調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動低溫調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動低溫調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
