【高壓籠式調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『HPS高壓籠式調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高壓籠式調節閥。
高壓籠式調節閥產品簡述：

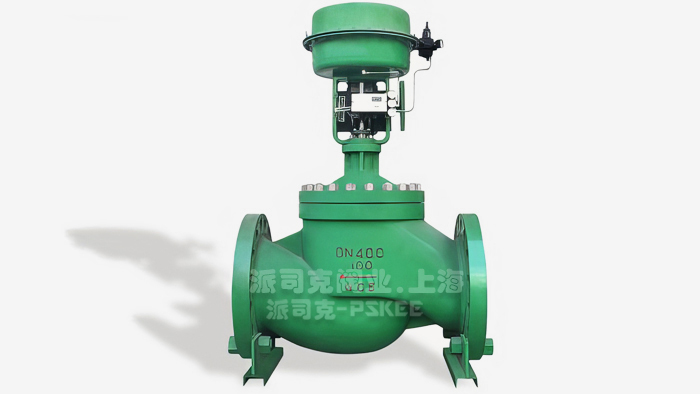

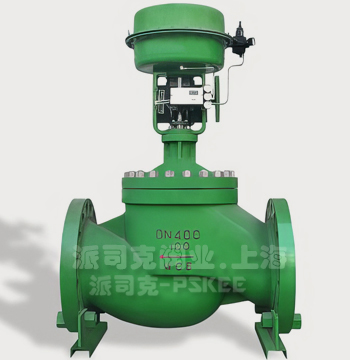

HPC氣動高壓籠式
調節閥是一種壓力平衡式籠式單座調節閥。閥體結構緊湊，流體通道呈S型，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC60534-2-1-2011標準。
高壓調節閥泄漏量符合ANSI FCI 70-2-2006標準。配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
產品符合 GB/T4213-2008標準。
高壓籠式調節閥產品特點：

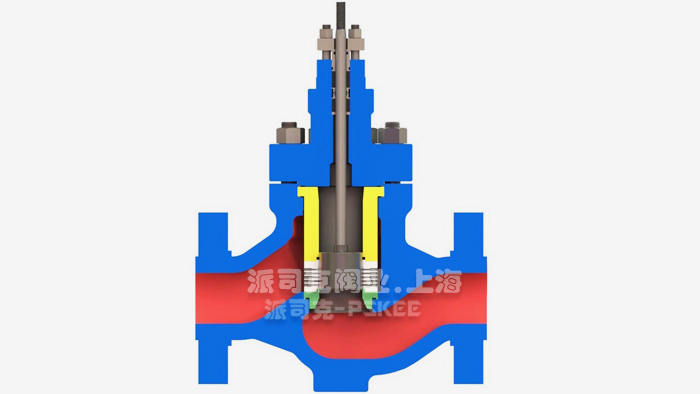

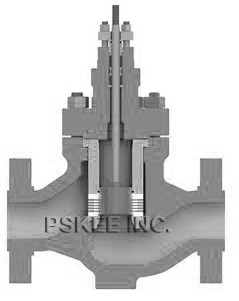

HPC氣動高壓籠式調節閥是針對調節閥在高壓或高壓差、有汽蝕、沖蝕的工況條件下壽命短、閥桿易斷裂、襯套易脫落問題改進的產品。高壓調節閥它采用籠式節流形式來分?jǐn)倝翰睿瑴p少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，HPC高壓籠式調節閥很適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
高壓籠式調節閥技術參數:
|
閥體型式
|
直通鍛造球型閥
|
|
公稱通徑
|
40、50、80、100、150、200、250、300mm
|
|
公稱壓力
|
ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500
|
|
連接型式
|
密封面型式
|
RF、RJ
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981
|
|
焊接標準
|
嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
|
|
材料
|
鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
|
|
上閥蓋
|
常溫型
|
-5～+230℃
|
|
伸長I型
|
+230～+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
石棉編織填料、石墨填料
|
|
閥芯形式
|
帶組合密封圈或活塞環的壓力平衡式閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
高壓籠式調節閥執行機構：
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
80~240KPa(HA型)
|
|
供氣壓力
|
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
Rc1/4"(HA、VA型)、G3/8"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
高壓籠式調節閥主要性能指標：
|
泄漏量
|
金屬閥座
|
ANSI：Class IV
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
可調范圍
|
50：1
|
高壓籠式調節閥Cv值和行程：
|
公稱通徑
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
250
|
300
|
|
額定Cv值
|
900-1500
|
12
|
17
|
25
|
17
|
25
|
52
|
52
|
78
|
110
|
78
|
110
|
180
|
180
|
270
|
375
|
270
|
375
|
650
|
1000
|
1440
|
|
2500
|
-
|
12
|
17
|
12
|
17
|
31
|
31
|
52
|
78
|
52
|
78
|
125
|
125
|
180
|
270
|
180
|
270
|
470
|
-
|
-
|
|
額定行程
|
25
|
38
|
50
|
75
|
100
|
高壓籠式調節閥產品應用：
氣動高壓籠式調節閥自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
·高壓籠式調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高壓籠式調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·高壓籠式調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高壓籠式調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高壓籠式調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
