【節流式壓力表針型截止閥】派司克品牌.質量保證，派司克閥業全方面介紹J94W節流式壓力表針型截止閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列節流式壓力表針型截止閥。

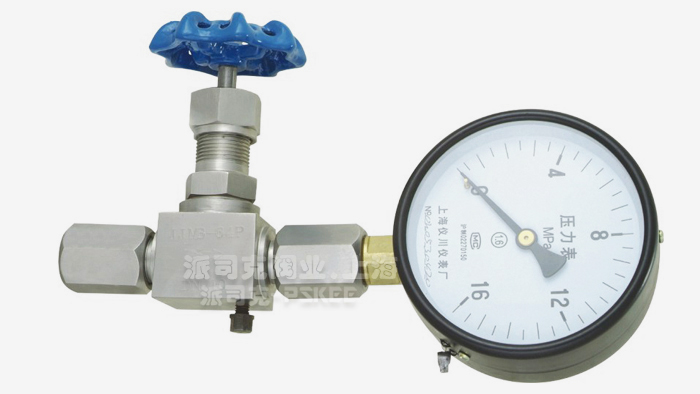

節流式壓力表針型截止閥產品簡述：
節流式壓力表
針型截止閥安裝拆卸方便、連接緊固,是儀表測量管路系統中作開啟或切斷管路作用。壓力表
針型閥是一種可以調整的閥門，針型截止閥密封性能好，一般適用于較小流量,較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
節流式壓力表針型截止閥技術規范：
工作壓力:≤6000PSI;
使用溫度:-29℃～+200℃;
規格尺寸:￠6～￠25;
連接形式:接管對焊連接、卡套式;
結構特征:直角式、錐面密封,活動閥瓣;
閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
制造標準: GB/T12224-2005、JB/T7747-1995;
閥門檢測及試驗標準:GB/T13927-1992;

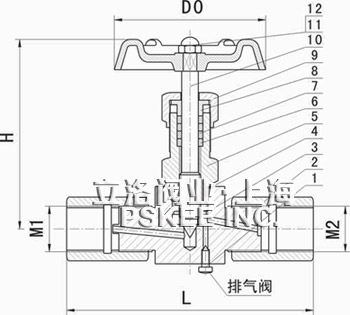

節流式壓力表針型截止閥主要零件材料：
|
序號 NO.
|
零件名稱 Part name
|
材質 Material
|
|
1
|
排氣閥Exhaust valve
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
螺紋套Wrap
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE RTFE
|
|
5
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
6
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
|
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
8
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
節流式壓力表針型截止閥外形尺寸表：
|
型號 ITEM NO.
|
公稱通徑 DN
|
M1
|
M2
|
L
|
H
|
D0
|
|
JJM8-1
|
DN6
|
M20X1.5
|
M20X1.5
|
120
|
93
|
ø70
|
|
JJM8-2
|
DN6
|
M20X1.5
|
G1/2
|
120
|
93
|
ø70
|
節流式壓力表針型截止閥產品應用：
節流式壓力表針型截止閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種很好的連接方式的閥門。
·節流式壓力表針型截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·節流式壓力表針型截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·節流式壓力表針型截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·節流式壓力表針型截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·節流式壓力表針型截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
