【電動襯氟閘閥】派司克品牌一體化解決方案，派司克閥業全方面介紹【Z941F46電動襯氟閘閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的電動襯氟閘閥。

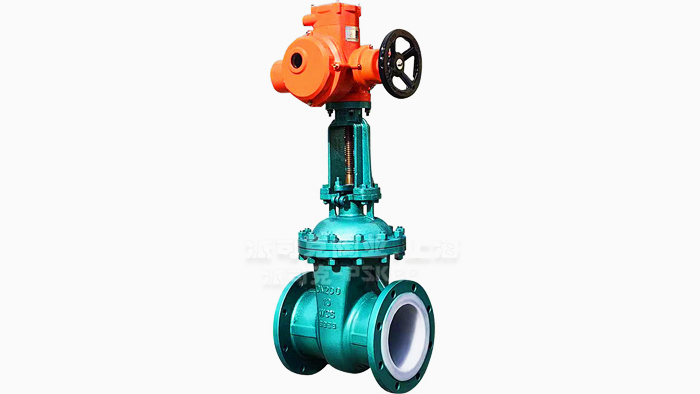

電動襯氟閘閥產品概述：
電動
襯氟閘閥用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。襯氟
閘閥具有強度高、耐腐蝕性能好的特點。閥體內腔可根據用戶要求,襯氟或襯膠.或不襯.適用于不同工作溫度和流體管路. 適用溫度;按襯里材料定.
電動襯氟閘閥產品特點：
1.電動襯氟閘閥采用大楔角設計，保證使用壽命，又使閥門開關力矩小。密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
2.閘板全開后，圓形孔與管道直徑相遇，閥門流阻小，只相當于同結構長度的管道直管。
3.襯氟閘閥采用的模壓工藝，內部與介質接觸的平面都襯上一層塑料（包括填料函），使組織致密，耐負壓，加之V型PTFE填料組合，使閥門達到不泄漏。
4.閘板和閥桿設計為一體結構，防止了由于壓力變化引起閥桿沖出承壓件內的可能性。
5.支架上裝有定位螺釘，保證了閘板開關的對中性，避免損壞密封面。
6.介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
電動襯氟閘閥產品型號：
手動
|
Z41F4明桿
|
氣動
|
Z641F4明桿
|
|
Z41F46明桿
|
Z641F46明桿
|
|
Z45F4暗桿
|
Z645F4暗桿
|
|
Z45F46暗桿
|
Z645F46暗桿
|
|
電動
|
Z9B41F4（防爆型.明桿）
|
電動
|
Z945F4暗桿
|
|
Z9B41F46（防爆型.明桿）
|
Z945F46暗桿
|
電動襯氟閘閥主要零部件材料表：
零件名稱
|
精鑄球墨鑄鐵
|
碳鋼
|
不銹鋼
|
|
QT
|
C
|
P
|
R
|
PL
|
RL
|
|
閥體、閥蓋、閥瓣
|
QT400
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
內襯材料
|
FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(高分子量聚乙烯)
|
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|

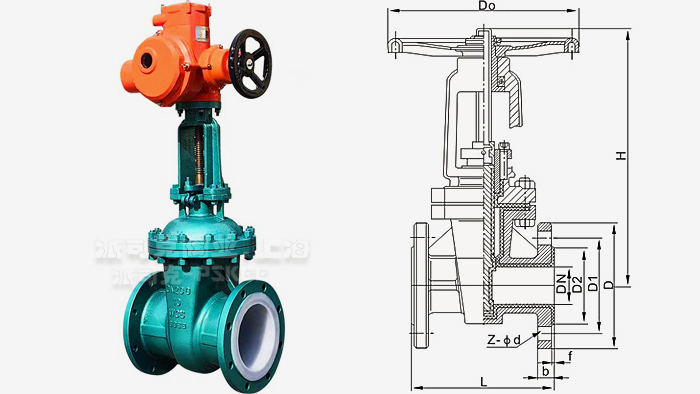

電動襯氟閘閥1.6Mpa外形尺寸表：
|
通徑DN
|
PNS Inch
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
|
25
|
1
|
160
|
115
|
85
|
65
|
3
|
17
|
4-Ф14
|
160
|
230
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
3
|
19
|
4-Ф18
|
190
|
245
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
19
|
4-Ф18
|
220
|
285
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
21
|
4-Ф18
|
410
|
300
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
21
|
4-Ф18
|
440
|
340
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
520
|
410
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
23
|
8-Ф18
|
600
|
465
|
|
125
|
5
|
325
|
245
|
210
|
185
|
4
|
24
|
8-Ф18
|
740
|
620
|
|
150
|
6
|
350
|
280
|
240
|
210
|
4
|
26
|
8-Ф23
|
830
|
710
|
|
200
|
8
|
400
|
335
|
295
|
265
|
4
|
26
|
12-Ф23
|
1020
|
780
|
|
250
|
10
|
450
|
405
|
355
|
320
|
4
|
28
|
12-Ф25
|
1230
|
1000
|
|
300
|
12
|
500
|
460
|
410
|
375
|
4
|
28
|
12-Ф25
|
1450
|
|
|
350
|
14
|
550
|
520
|
470
|
435
|
4
|
38
|
16-Ф25
|
1635
|
|
400
|
16
|
600
|
580
|
525
|
485
|
4
|
40
|
16-Ф30
|
1855
|
|
450
|
18
|
650
|
640
|
585
|
545
|
4
|
44
|
20-Ф30
|
1990
|
|
500
|
20
|
700
|
705
|
650
|
608
|
4
|
46
|
20-Ф34
|
2235
|
電動襯氟閘閥主要材質：
電動襯氟閘閥閥體：鑄鐵、碳鋼 不銹鋼
閥蓋：鑄鐵、碳鋼 不銹鋼
襯里：氟塑料
閥瓣：碳鋼 、不銹鋼，包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料
電動裝置：組合件
電動襯氟閘閥產品應用：
襯氟閘閥是一種防腐用的常見啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。FEP（F46）、PCTFE（F3）電動襯氟閘閥適用在-50℃—150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強堿、強氧化劑，F(xiàn)EP還適用于有濃度的強堿有機溶劑以及其他腐蝕性氣體，液體介質上的管路上使用。
·電動襯氟閘閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動襯氟閘閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動襯氟閘閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動襯氟閘閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動襯氟閘閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
