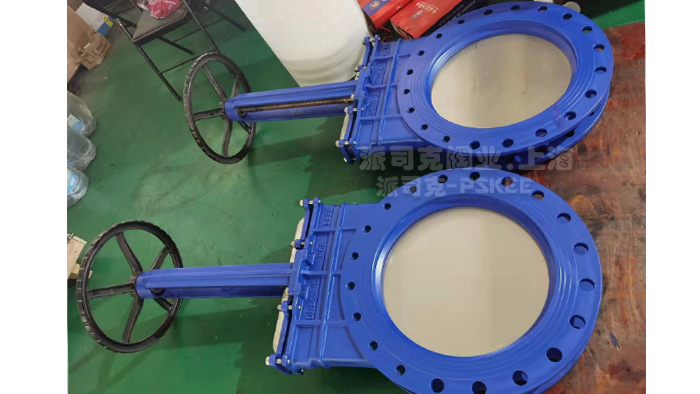

派司克品牌，手動
刀閘閥主要由閥體和閘板構成，設計緊湊、占據空間小，
手動刀閘閥的閘板底部為U型刀口，可刮除密封面上的粘著物，并能夠?qū)⒔橘|(zhì)快速切斷，手動刀閘閥閘板表面精磨拋光處理獲得了更好的密封效果,也有效保護了填料和閥座，產品廣泛用于造紙、礦山、治金、化工、電力、水處理等行業。
手動對夾式刀型閘閥產品簡述：
刀型閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。
手動對夾式刀型閘閥產品結構：
手動(圓型)刀型閘閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。
手動對夾式刀型閘閥產品特點：
1、閥門采用整體式設計，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。
手動對夾式刀型閘閥結構特點：
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
手動對夾式刀型閘閥產品材料：
|
閥體、上蓋
|
碳鋼、不銹鋼
|
|
閥板
|
不銹鋼
|
|
閥桿
|
不銹鋼
|
|
密封圈
|
橡膠、四氟、不銹鋼、硬質合金
|
手動對夾式刀型閘閥主要性能規范：
|
公稱壓力
|
PN
|
|
殼體試驗
|
1.5XPN
|
|
密封試驗
|
1.1XPN
|
|
工作溫度
|
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ ≤80℃, PTFE≤180℃, ≤425℃
|
|
適用介質
|
糖漿、紙漿、污水、煤漿、灰、渣水混合物
|

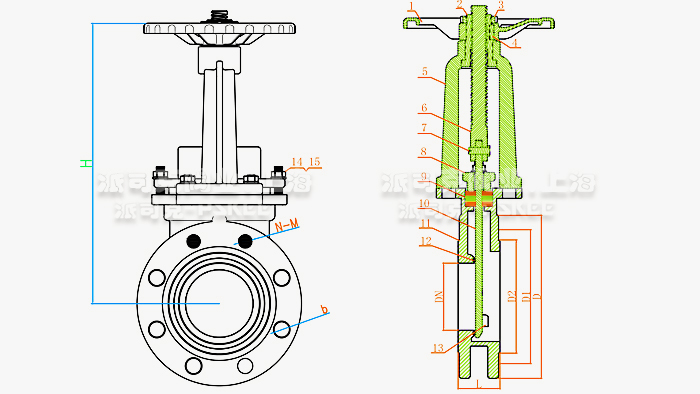

手動對夾式刀型閘閥外形及連接尺寸
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
50
|
50
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
65
|
50
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
|
80
|
50
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
100
|
50
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
125
|
50
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
150
|
60
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
|
250
|
70
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
|
300
|
80
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
|
350
|
90
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
|
400
|
100
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
|
500
|
114
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
|
600
|
115
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
|
800
|
180
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
|
900
|
190
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
|
1000
|
200
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
|
PN1.6Mpa手動對夾式刀型閘閥外形尺寸表：
|
|
1.6
|
50
|
50
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
65
|
50
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
|
80
|
50
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
|
100
|
50
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
|
125
|
50
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
|
150
|
60
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
|
250
|
70
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
|
300
|
80
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
|
350
|
90
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
|
400
|
100
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
|
500
|
114
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
|
600
|
115
|
840
|
770
|
720
|
1800
|
20-M36
|
600
|
|
700
|
165
|
910
|
840
|
788
|
2150
|
24-M36
|
600
|
|
800
|
180
|
1025
|
950
|
898
|
2420
|
24-M36
|
680
|
|
900
|
190
|
1125
|
1050
|
998
|
2680
|
28-M36
|
680
|
|
1000
|
200
|
1255
|
1170
|
1110
|
3100
|
28-M42
|
700
|
|
1200
|
254
|
1485
|
1390
|
1325
|
3450
|
32-M48
|
800
|
手動對夾式刀型閘閥設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
手動對夾式刀型閘閥產品應用：
手動對夾式刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。本類閥門在管道中一般應當水平安裝。
·手動對夾式刀型閘閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·手動對夾式刀型閘閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·手動對夾式刀型閘閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·手動對夾式刀型閘閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·手動對夾式刀型閘閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
