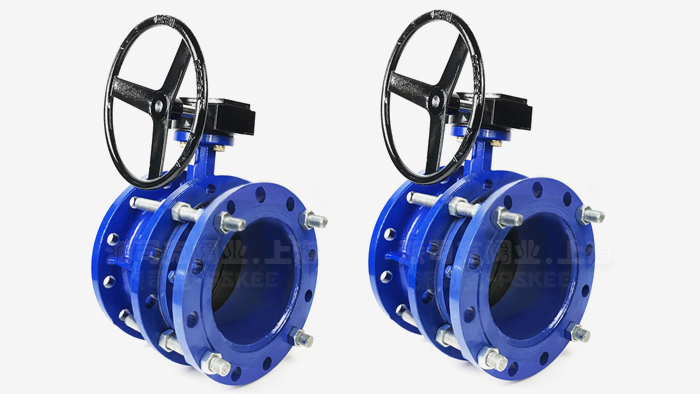

伸縮蝶閥產品簡述：
管網伸縮
蝶閥是為了避免管道因熱脹冷縮和其它因素造成的管道軸向偏差，而設計而成的一種閥門，其結構長度在管道上可以自由伸縮。
伸縮蝶閥是個總稱，它可以是軟密封伸縮蝶閥，也可以硬密封伸縮蝶閥，或是其它結構型的都可以，其密封結構同三偏心硬密封或雙偏心軟密封一樣，只是外形多一個可以改變長度的伸縮管。同其它閥門一樣能適應各種不同工況，其結構長度在一定范圍內可軸向伸縮，也可在一定的角度范圍內克服管道對接不同軸而產生的偏移，解決了由于安裝過程中產生的誤差，并能有效避免管道由于熱脹冷縮而引起的泄漏或損壞。
伸縮蝶閥產品特點：
1、伸縮蝶閥結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便。
3、密封部位可調節更換，密封性能可靠。
4、外形結構緊湊、重量輕、成本低、適用范圍廣、使用壽命長。
5、由于結構長度設計可以自由調節，可以有效避免管道由于熱脹冷縮引起的應力集中，而產生的泄漏或管道損壞。
6、該蝶閥既能解決管道安裝問題和各種自身應力問題，又能做啟閉或調節介質流量之用，可謂一閥多用。
伸縮蝶閥技術參數：
|
型號
|
SD341X-6
|
SD341X-6Q
|
SD341X-10
|
SD341X-10Q
|
|
工作壓力（MPa）
|
0.6
|
1.0
|
|
適用溫度（℃）
|
≤120
|
依各種不同膠種而定
|
≤120
|
|
適用介質
|
水、污水、油品、空氣等
|
依各種不同膠種而定
|
水、污水、油品、空氣等
|
|
材料
|
閥體
|
灰鑄鐵
|
灰鑄鐵
|
球墨鑄鐵
|
|
蝶板
|
球墨鑄鐵（表面處理）
|
球墨鑄鐵、不銹鋼
|
球墨鑄鐵
|
|
閥桿
|
2Cr13
|
不銹鋼、碳素鋼
|
鉻不銹鋼
|

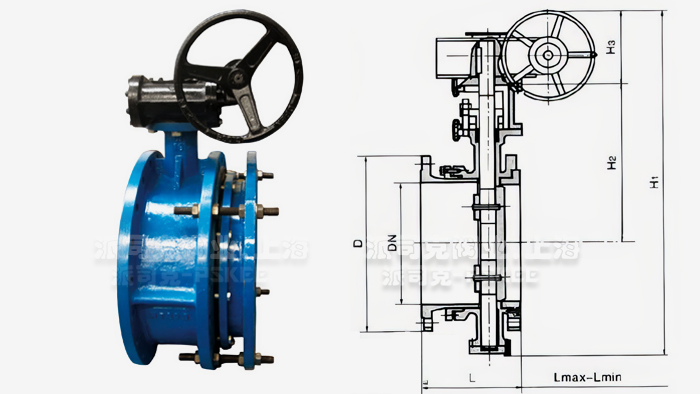

伸縮蝶閥外形尺寸表：
|
公稱通徑
|
外形尺寸（參考值）
|
法蘭尺寸和螺栓孔尺寸（標準值）
|
電動裝置型號
|
|
H
|
H1
|
設計大長度
|
設計小長度
|
設計長度
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
80
|
440
|
164
|
138
|
151
|
250
|
255
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
QB10-1
|
|
65
|
2 1/2
|
95
|
445
|
190
|
154
|
172
|
250
|
255
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
QB10-1
|
|
80
|
3
|
98
|
476
|
195
|
163
|
177
|
250
|
255
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
QB10-1
|
|
100
|
4
|
114
|
504
|
227
|
184
|
206
|
250
|
255
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
QB10-1
|
|
125
|
5
|
128
|
550
|
254
|
201
|
215
|
250
|
255
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
QB20-1
|
|
150
|
6
|
139
|
652
|
240
|
195
|
225
|
300
|
315
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
QB20-1
|
|
200
|
8
|
174
|
732
|
265
|
215
|
245
|
300
|
315
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
QB60-1
|
|
250
|
10
|
215
|
823
|
295
|
235
|
265
|
300
|
315
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
QB60-1
|
|
300
|
12
|
245
|
877
|
308
|
254
|
282
|
300
|
315
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
QB120-1
|
|
350
|
14
|
270
|
932
|
325
|
271
|
300
|
300
|
315
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
QB120-1
|
|
400
|
16
|
305
|
1047
|
345
|
283
|
314
|
300
|
315
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
QB250-1
|
|
450
|
18
|
325
|
1092
|
370
|
314
|
340
|
575
|
615
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
|
|
|
|
|
|
伸縮蝶閥產品應用：
SD341X法蘭式伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，已在石油、化工、冶金、水電、輕紡、造紙、醫藥等給排水等許多領域中得到廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向. 是調節流量和截?cái)嗔黧w的佳裝置。一般水平安裝。
伸縮蝶閥安裝說明：
1、蝶閥在安裝前須平放，切勿隨意磕碰。
2、蝶閥出廠時結構長度為小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度大過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）
5、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
6、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道須同心，管道上的兩法蘭面要求平行。
7、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
